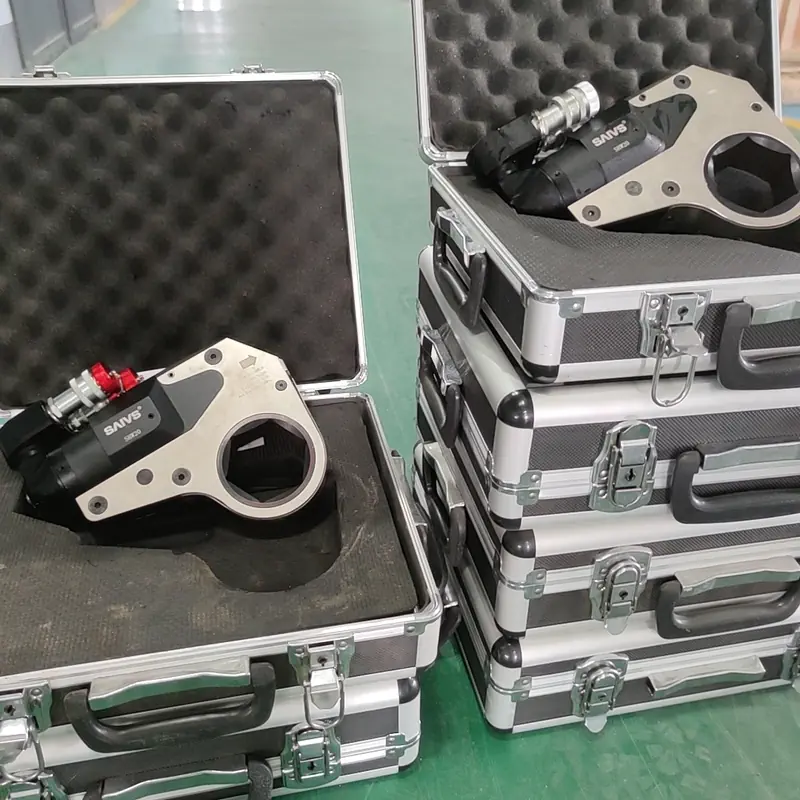

液压扭矩扳手是由液压扳手本身、液压电动泵(或气动液压泵)﹑高压油管﹑高韧性套筒规格(或大小头套)构成。接入开关电源运行液压泵站后,根据电机马达造成工作压力,将液压泵站机油箱内的齿轮油利用输油管物质传输到液压扳手,随后促进扳子液压缸内部结构的液压缸,活塞杆推动扳子前侧的棘轮,棘轮推动转动轴来进行地脚螺栓的扭紧或拆松工作中。气动液压泵站则是根据气动阀门做动力装置,原理和电动式的一样。
液压扳手可独立,也可同歩进行螺帽的扭矩和拆松工作中。同歩系统软件是两部或四台液压扳手与此同时联接到一台液压泵站上应用,好几部液压扳手与此同时工作中,与此同时輸出设置扭距,可完成法兰平行合闭。同歩系统软件可一次将地脚螺栓卡紧,而单系统软件需多次载入,分阶段卡紧。
液压泵站归属于高压清洗泵,压力髙压可达7OMPa,电动扳手液压扳手普遍的有液压电动泵和气动液压泵。
液压泵站是由电机、电动机或气动泵、泵、管道﹑电气控制系统等构成﹔液压泵站普遍的分成二级泵和三级泵,二级泵是低电压齿轮泵和髙压柱塞泵;齿轮泵为柱塞泵给予带压齿轮油,齿轮泵和柱塞泵的换工作压力为7-10MPa。三级泵的构造多种多样,典型性的选用所有为柱塞泵的构造,低电压4根大直徑柱塞泵,中压2根小直徑柱塞泵,髙压2根小直徑柱塞泵。也是有三级泵选用一级泵为齿轮泵,二级、三级泵为柱塞泵﹔三级泵的一级、二级﹑三级各自称之为低电压、中压﹑髙压。
液压扳手在工作中往复运动时,一般处于10-32MPa的中压状态,而中压流是高压(32-7OMPa)流中的2.2倍,综合三级工作压力流中曲线图,三级流中泵的速率是二级流中泵的近两倍。由此可见三级泵速率远快于二级泵。
液压电动泵电动机分成无碳刷电机和碳刷电机。
