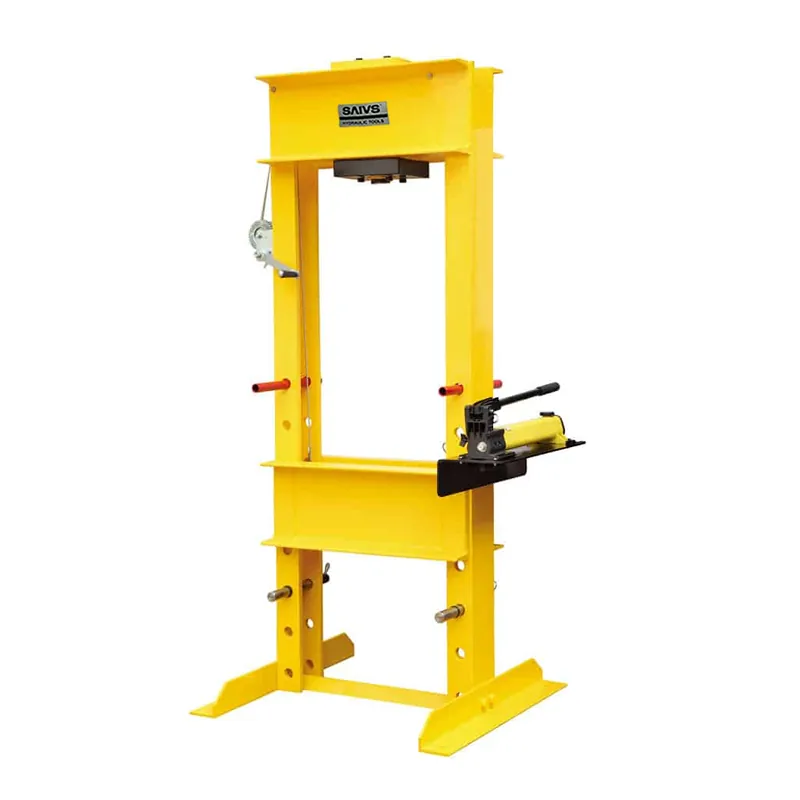

型号:IPH系列
产品线:工业工具
可按特殊要求定制
工作能力:10-100吨
最大板距及宽度:42.0&41.5mm
最大工作压力:700bar
配备重型焊接框架,增强强度和耐用性
标准“ SAIVS ”电源及液压泵保证了作业的高性能及无故障。
所有压力床均配备900系列重型橡胶软管,经久耐用。
25、50、100吨压床均配有旋涡、涡轮升降装置,可轻松安全地调整板距。
液压缸类型
-单作用,弹簧回位气缸
-双作用,液压回程

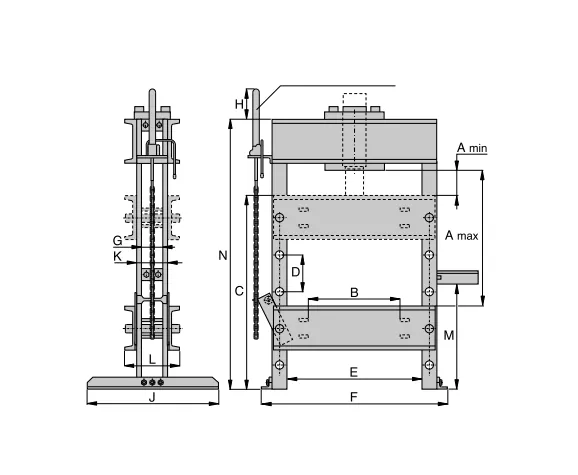

Model | Capacity/Ton | Pump | Hydraulic Cylinder Model | Cylinder Stroke/mm | Tool Feed Speed(mm/sec) | Punching Speed(mm/sec) | A(Max.) | A(Min.) | B | C | D | E | F | G | H | J | K | L | M | N | Weight/Kg |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
IPE1215 | 10 | IPE220 | RC1010 | 254 | 28 | 3.8 | 1016 | 62 | * | 1187 | 127 | 473 | 632 | * | * | 755 | 108 | 189 | 889 | 1320 | 135 |
IPH1240 | 10 | P392 | RC1010 | 254 | 7.8 | 1.7 | 1016 | 62 | * | 1187 | 127 | 473 | 632 | * | * | 755 | 108 | 189 | 889 | 1320 | 71 |
IPH1234 | 10 | P84 | RR1010 | 254 | 11 | 1.7 | 1016 | 62 | * | 1187 | 127 | 473 | 632 | * | * | 755 | 108 | 189 | 889 | 1320 | 85 |
IPE2505 | 25 | IPE220 | RC256 | 152 | 16 | 1.6 | 1384 | 177 | * | 1447 | 301 | 736 | 1028 | 101 | 336 | 762 | 133 | 271 | 673 | 1930 | 274 |
IPE2510 | 25 | IPE220 | RC2514 | 355 | 23 | 3.6 | 1384 | 177 | * | 1447 | 301 | 736 | 1028 | 101 | 336 | 762 | 133 | 271 | 673 | 1930 | 313 |
IPH2531 | 25 | P80 | RC2514 | 355 | 4.9 | 0.7 | 1384 | 177 | * | 1447 | 301 | 736 | 1028 | 101 | 336 | 762 | 133 | 271 | 673 | 1930 | 281 |
IPE3060 | 30 | IPE220 | RR-3014 | 355 | 18 | 2.8 | 1384 | 177 | * | 1447 | 301 | 736 | 1028 | 101 | 336 | 762 | 133 | 271 | 673 | 1930 | 325 |
IPH3080 | 30 | P84 | RR-3014 | 355 | 3.6 | 0.7 | 1384 | 177 | * | 1447 | 301 | 736 | 1028 | 101 | 336 | 762 | 133 | 271 | 673 | 1930 | 301 |
IPE5010 | 50 | IPE220 | RC5013 | 330 | 20 | 1.9 | 1233 | 179 | 476 | 1371 | 263 | 730 | 1085 | 127 | 222 | 914 | 184 | 333 | 781 | 1930 | 495 |
IPH5030 | 50 | P462 | RC506 | 152 | 19 | 0.7 | 1233 | 179 | 476 | 1371 | 263 | 730 | 1085 | 127 | 222 | 914 | 184 | 333 | 781 | 1930 | 439 |
IPH5031 | 50 | P80 | RC506 | 152 | 2.3 | 0.3 | 1233 | 179 | 476 | 1371 | 263 | 730 | 1085 | 127 | 222 | 914 | 184 | 333 | 781 | 1930 | 420 |
IPE5005 | 50 | IPE220 | RC506 | 152 | 7.7 | 0.8 | 1233 | 179 | 476 | 1371 | 263 | 730 | 1085 | 127 | 222 | 914 | 184 | 333 | 781 | 1930 | 421 |
IPE5060 | 50 | IPE220 | RR5013 | 330 | 20 | 1.9 | 1233 | 179 | 476 | 1371 | 263 | 730 | 1085 | 127 | 222 | 914 | 184 | 333 | 781 | 1930 | 499 |
IPH5080 | 50 | P464 | RR5013 | 330 | 19 | 0.7 | 1233 | 179 | 476 | 1371 | 263 | 730 | 1085 | 127 | 222 | 914 | 184 | 333 | 781 | 1930 | 455 |
IPE10010 | 100 | IPE220 | RC10010 | 254 | 14 | 1 | 1079 | 177 | 508 | 1295 | 296 | 889 | 1295 | 171 | 222 | 914 | 222 | 395 | 841 | 1930 | 776 |
IPH10030 | 100 | P462 | RC10010 | 254 | 10 | 0.4 | 1079 | 177 | 508 | 1295 | 296 | 889 | 1295 | 171 | 222 | 914 | 222 | 395 | 841 | 1930 | 751 |
IPE10060 | 100 | IPE220 | RR10013 | 330 | 11 | 1 | 1079 | 177 | 508 | 1295 | 296 | 889 | 1295 | 171 | 222 | 914 | 222 | 395 | 841 | 1930 | 816 |
IPH10080 | 100 | P464 | RR1006 | 152 | 10 | 0.4 | 1079 | 177 | 508 | 1295 | 296 | 889 | 1295 | 171 | 222 | 914 | 222 | 395 | 841 | 1930 | 755 |
IPE15065 | 150 | IPE220 | RR15013 | 330 | 9 | 1.4 | 1231 | 317 | 711 | 1384 | 254 | 1219 | 1706 | 231 | 333 | 1117 | 333 | 555 | 1212 | 2286 | 1794 |
IPE20056 | 200 | IPE220 | RR20013 | 330 | 6.7 | 1 | 1231 | 317 | 711 | 1384 | 254 | 1219 | 1706 | 231 | 333 | 1117 | 333 | 555 | 1212 | 2286 | 1794 |
